Typ skali pomiarowej LMB-1005/1010
Podziałka skali kreskowej 500 µm (LMB-1005), 1000 µm (LMB-1010)
Dokładność liniowa skali pomiarowej ± 3 µm/m, ± 5 µm/m, ± 10 µm/m
Rozdzielczość pomiarowa Zależnie od zastosowanej głowicy pomiarowej
Sygnał pomiarowy 1Vpp, TTL (RS422)
Długość pomiarowa

Pojedynczy moduł pomiarowy maksymalnie do 3 m dla dokładności 3 µm/m, bez ograniczeń dla pozostałych dokładności. Długość modułu jest dobierana na podstawie wielokrotności długości podanych przez producenta, na bazie zamówienia.

Punkty referencyjne Standardowo 1 punkt referencyjny, w opcji według zamówienia lub kodowane punkty referencyjne
Typ systemu pomiarowego
Opis

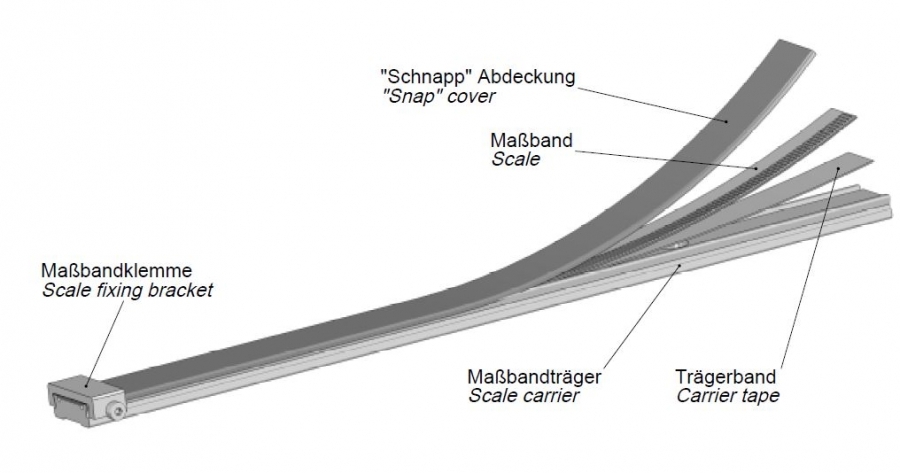

Pojedyncza szyna pomiarowa o długości do 3000 mm dla dokładności liniowej 3 µm/m, długość dla mniejszych dokładności wg zamówienia.

Wymiary mechaniczne
