Systemy pomiarowe do obrabiarek

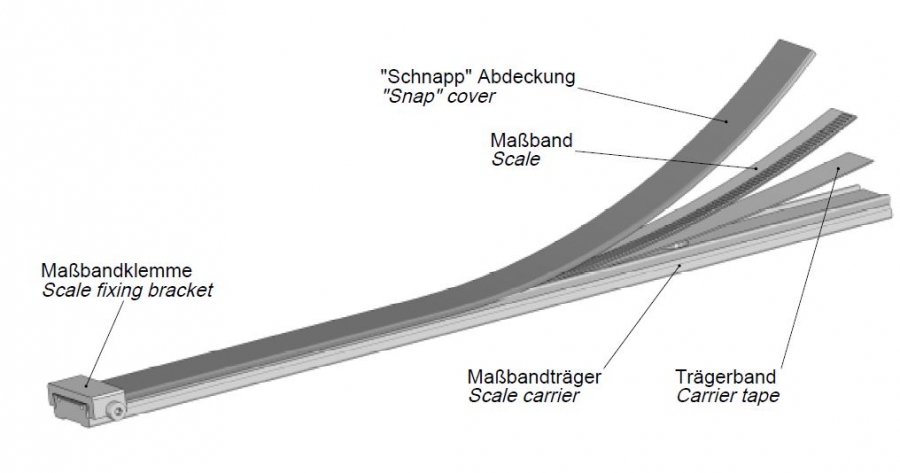

Zastosowanie: Niskoprofilowy system pomiarowy z szyną mocującą taśmę pomiarową do ograniczonej przestrzeni roboczej i narażeniu na zabrudzenia płynne i stałe. Przeznaczony do aplikacji o nieprzygotowanej powierzchni montażowej do bezpośredniego montażu taśmy pomiarowej np.: używanych maszyn i obrabiarek. Taśma pomiarowa jest utrzymywana w kanale profilu mocującego przez samozaciskową taśmę osłonową ze stali specjalnej.

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie
Typ skali pomiarowej LMT-4005, LMT-4010
Podziałka skali kreskowej 500 µm (LMT-4005), 1000 µm (LMT-4010)
Dokładność liniowa skali pomiarowej ± 3 µm/m, ± 5 µm/m, ± 10 µm/m
Rozdzielczość pomiarowa Zależnie od zastosowanej głowicy pomiarowej
Sygnał pomiarowy 1Vpp, TTL (RS422)
Długość pomiarowa

Pojedynczy moduł pomiarowy maksymalnie do 3 m dla dokładności 3 µm/m, bez ograniczeń dla pozostałych dokładności. Długość modułu jest dobierana na podstawie wielokrotności długości podanych przez producenta, na bazie zamówienia.

Punkty referencyjne Standardowo 1 punkt referencyjny, w opcji według zamówienia lub kodowane punkty referencyjne
Typ systemu pomiarowego
Opis

Pojedyncza szyna pomiarowa o długości do 3000 mm dla dokładności 3 µm/m, długość dla mniejszych dokładności wg zamówienia.

Wymiary mechaniczne
