Systemy pomiarowe do obrabiarek

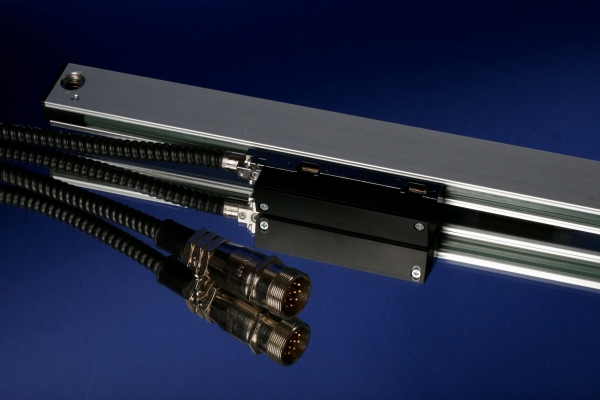

Zastosowanie: Liniał o zwiększonym przekroju poprzecznym i sztywności korpusu (długość pomiarowa maks. 3040 mm) oraz wysokiej precyzji pomiarowej do zastosowań w obrabiarkach CNC.

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie
Przekrój poprzeczny 37 x 60 mm (86 mm)
Szczelina ustawcza 1,5 +/- 0,3 mm
Rozdzielczość (µm) 0.1 , 0.5 , 1 µm
Max. Prędkość 120 m/min
Dokładność ± 5, ± 3 µm
Podziałka skali kreskowej 20 µm
Typowa długość 140/190/240/340/440/540/640/740/840/940/1040/1140/1240/ 1340/1440/1540/1640/1740/1840/2040/2240/2440/2640/2840/3040
Sygnał wyjściowy  SI - sinusoidalny prądowy 11µA,
SV - sinusoidalny napięciowy 1Vpp  (1Vss),
DS - prostokątny z inwersją sygnałów TTL / RS422A
Punkt referencyjny  1 punkt, 2 punkty, co 10 mm, kodowane punkty referencyjne
Długość kabla

Standard 3m (w metalowym pancerzu), przedłużacz wg zamówienia do 20m (sygnał SI),

do 50 m (sygnały DS), do 150 m (sygnał SV)

Dodatkowe informacje Karta katalogowa TGM 173
