Systemy pomiarowe do obrabiarek

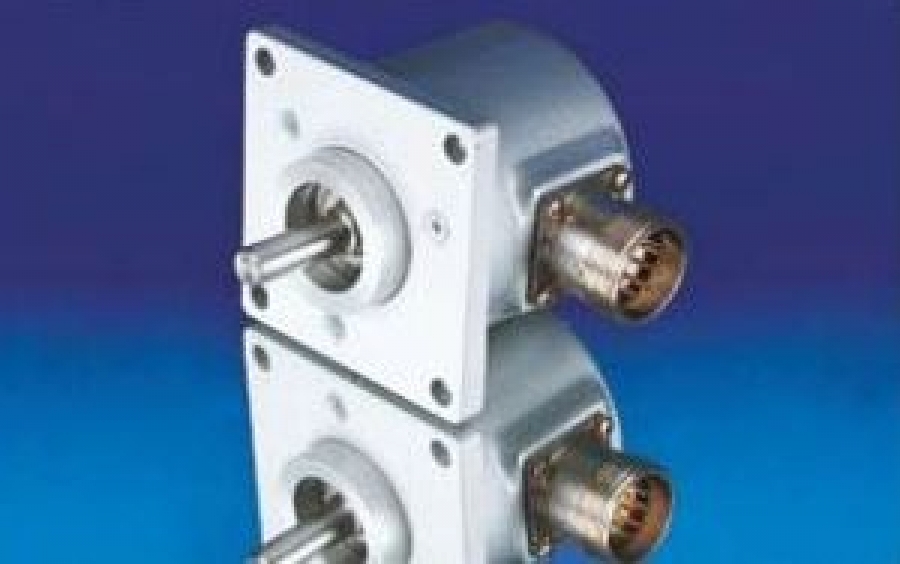

Zastosowanie: Przetwornik inkrementalny optoelektroniczny szklany z płytka montażową do zastosowań w obrabiarkach i maszynach.

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie
Wymiary gabarytowe Średnica zewn. Φ 58 mm, długość korpusu 56 mm
Średnica wałka  Φ 8h7 mm
Punkt referencyjny  1 punkt/1 obrót
Max. Prędkość 12000 obr/min (IP64), 6000 obr/min (IP65)
Dokładność

Przy temperaturze 20°C i częstotliwości maks. 1 kHz

wynosi ±20°/Z (Z = liczba linii)

Mocowanie

Kołnierz Φ 31,75h7 mm, kwadratowa płytka montażowa 63,5 x 63,5 mm

z czterema otworami Φ 5,54 mm

Liczba linii/1 obrót

50/60/100/120/125/127/150/180/200/216/240/250/256/300/314/360/400/500

/512/600/625/720/750/900/1000/1024/1250/1270/1500/1800/2000/2048/2500/

3600/4000/4096/5000/9000(interpolowana)

Sygnał wyjściowy  DI/DS (TTL - RS422A), DO, SI (11uA) , SV (1Vpp)
Typ sygnału TTL/PusH-Pull/CMOS Amplifier/OC/SI/SV
Długość kabla Standard 3 m bez peszla i wtyczki, maks. do 20 m (sygnał SI), do 50 m (sygnały DO, DS, SV)
Dodatkowe informacje  Kabel lub gniazdo kablowe z tyłu lub z boku obudowy
