Systemy pomiarowe do obrabiarek

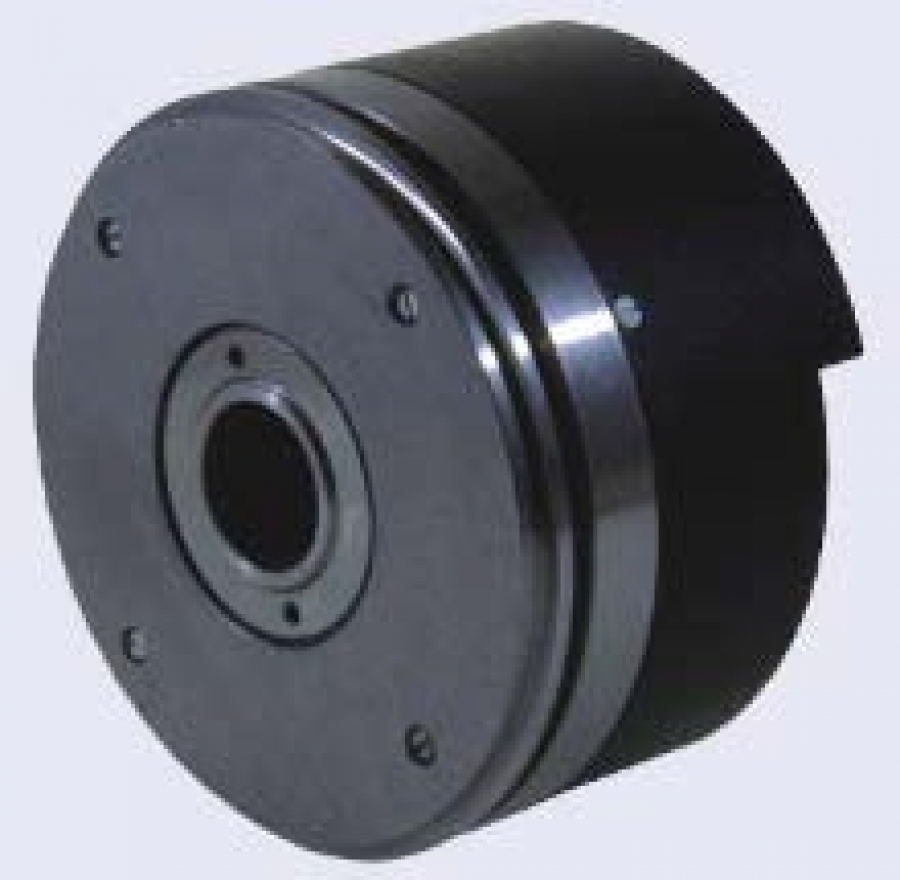

Zastosowanie: Przetwornik inkrementalny optoelektroniczny szklany wysokiej rozdzielczości z otworem.

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie
Wymiary gabarytowe Średnica zewn. Φ 110  mm, długość korpusu 50 mm
Średnica otworu  Φ  20H6
Punkt referencyjny  1 punkt/1 obr., kodowane punkty referencyjne (18000 l/obr)
Max. Prędkość 4000 obr/min, IP64
Dokładność (stopnie) +/- 2,5", +/- 7,5"
Mocowanie Kołnierz Φ 31,75h7 mm, kwadratowa płytka montażowa 63,5x63,5 mm z czterema otworami Φ 5,54 mm
Liczba linii/1 obrót SI,SV: 5000/6000/9000/18000 (nie interpolowane)
DS (z interpolatorem): 5000-25000, 6000-30000, 9000-450000, 36000-90000 (interpolowane)
Sygnał wyjściowy  DS, SV, SI
Typ sygnału TTL-RS422a/SI/SV
Długość kabla Standard 3 m bez peszla i wtyczki, maks. do 20 m (sygnał SI), do 50 m (sygnały DO, DS, SV)
Dodatkowe informacje  Kabel z boku obudowy
