Systemy pomiarowe do obrabiarek

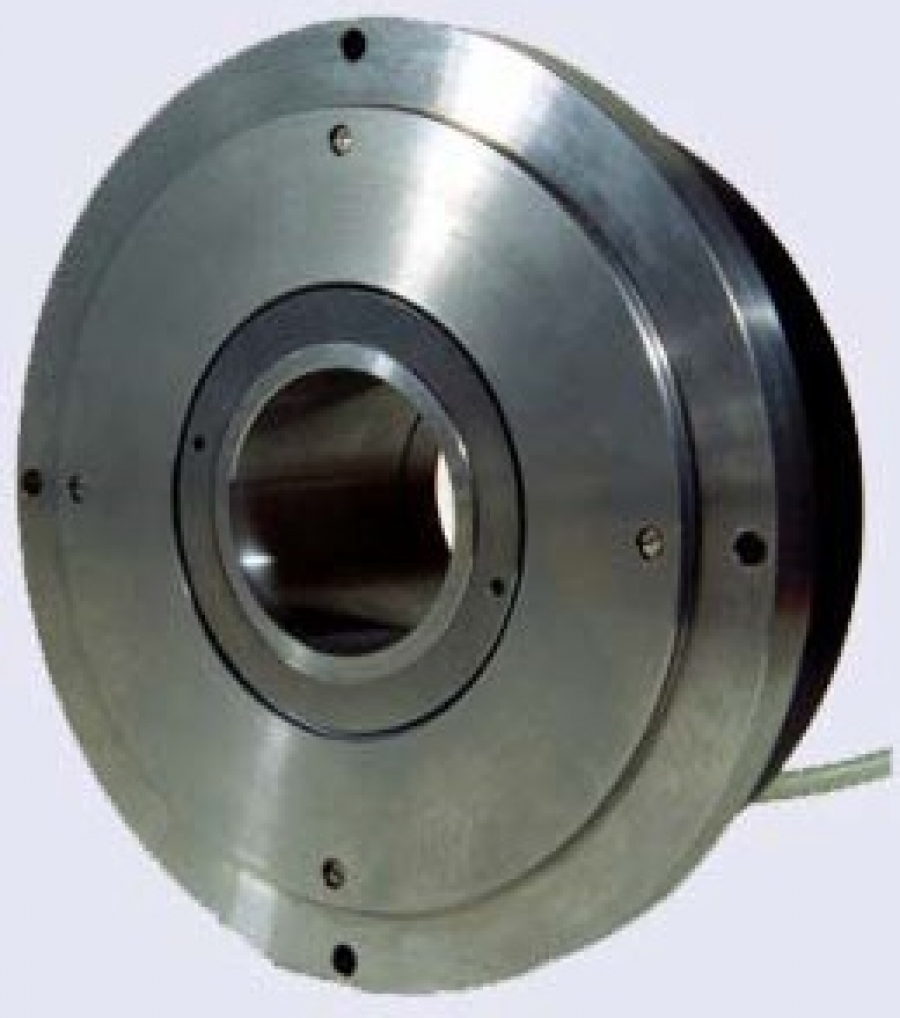

Zastosowanie: Przetwornik inkrementalny optoelektroniczny szklany wysokiej rozdzielczości z otworem

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie
Wymiary gabarytowe Średnica zewn. 170  mm, długość korpusu 64 mm
Średnica otworu Φ 50H7
Punkt referencyjny  1 punkt/1 obr., kodowane punkty referencyjne
Max. Prędkość 1000 obr/min
Dokładność (stopnie) +/- 2,5"
Mocowanie Kołnierz Φ 140g6 mm, cztery otwory Φ 5,5 mm
Liczba linii/1 obrót SI,SV: 16384/18000/36000 (nie interpolowane)
DS (z interpolatorem): 18000,36000,90000,180000,450000, 900000, 72000,360000,1800000 (interpolowane)
Sygnał wyjściowy  DS , SV, SI
Typ sygnału TTL/SI/SV
Długość kabla standard 3 m bez peszla i wtyczki, maks. do 20m (sygnał SI), do 50 m (sygnały DO, DS, SV)
Dodatkowe informacje  Kabel z boku obudowy
