Systemy pomiarowe do obrabiarek

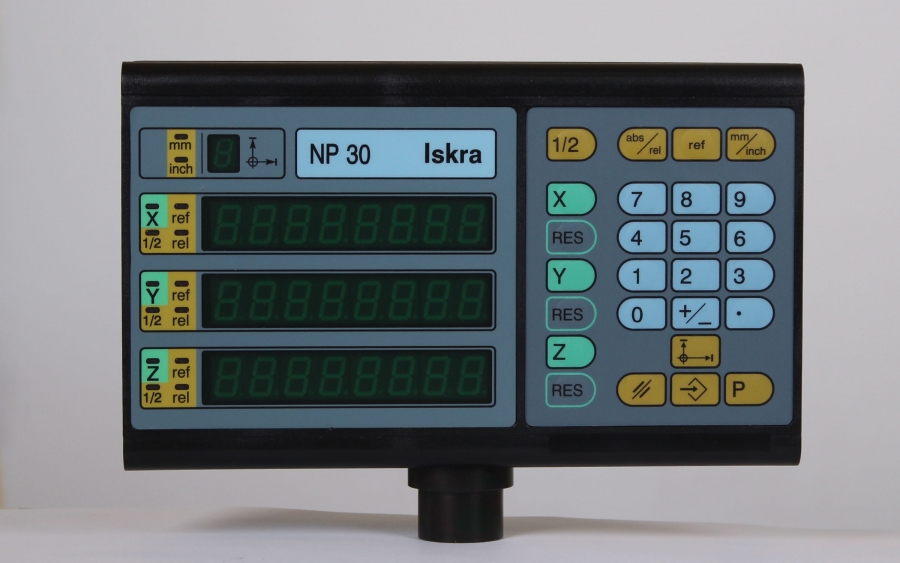

Wyświetlacz położenia NP30 jest przeznaczony do współpracy z różnego rodzaju inkrementalnymi (przyrostowymi) przetwornikami położenia (liniały pomiarowe, przetworniki obrotowo-impulsowe), jako trójosiowy system pomiaru położenia i długości (liniowy lub kątowy) w obrabiarkach typu frezarka z osiami X, Y i Z oraz osią dodatkową. Mikroprocesorowa struktura budowy wyświetlacza zapewnia wysoką niezawodność działania, natomiast oprogramowanie uniwersalność zastosowania oraz prostotę obsługi i użytkowania.

Zastosowanie: Frezarki, wiertarki współrzędnościowe, wytaczarki - 3/4 osiowe

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie
Liczba osi 3
Opis osi X,Y, Z
Zastosowanie Frezarki, wiertarki współrzędnościowe, wytaczarki 3/4 osiowe
Kasowanie Tak
Wpisywanie Tak
Punkty referencyjne Tak
Współ. absolutne/przyrostowe Tak
Klawisz mm/cal Tak
Pomiar na średnicy lub promieniu Nie
Punkty danych 9
Podzielnica elektroniczna  Tak
Pomiary kątowe Tak
Liniowa kompensacja Tak
Połowienie wartości Tak
Liczba narzędzi Nie
Tryb drążenia Nie
Analogowe wyjście dla napędu wrzeciona Nie
Stała prędkość skrawania Nie
RS232C Opcja
Wbudowany interpolator Opcja
Kompensacja promienia narzędzia  Nie
Podłączenia sondy  Tak
Podtrzymanie bateryjne Opcja
Mierzone sygnały wejściowe Standardowo: prostokątny 5V TTL;
Opcja: sinusoidalny prądowy 11 µA
Wymiary 250x150x69 mm
