Systemy pomiarowe do obrabiarek

Zastosowanie: Tokarki lub frezarki

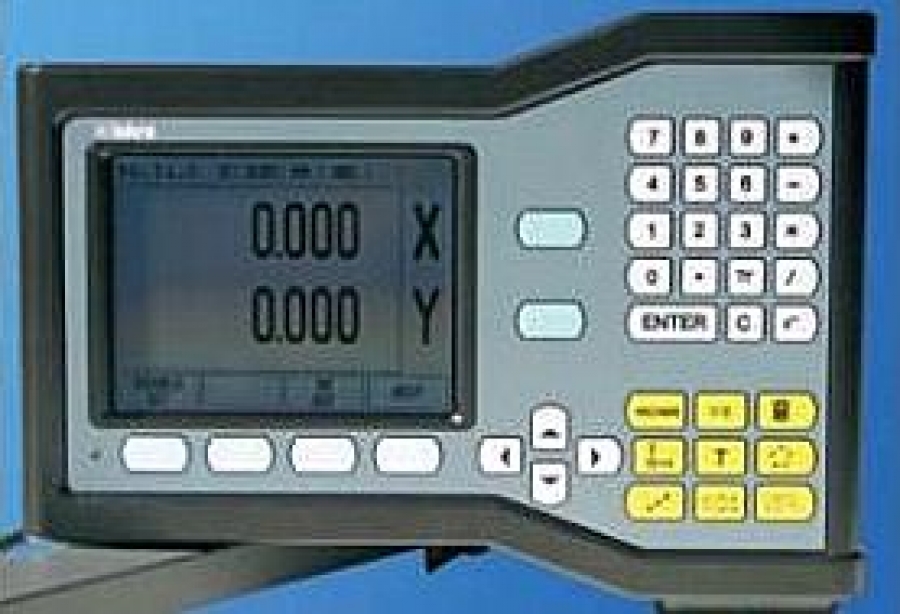

Wersja: Wyświetlacz położenia tokarkowo-frezarkowy

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie
Liczba osi 2 lub 3 (ustawiane w parametrach maszynowych)
Opis osi XYZ, XY lub XZ, XZoZ
Zastosowanie Tokarki lub frezarki
Rodzaj wyświetlacza pozycji Ekran LCD monochromatyczny - graficzne wspomaganie pozycjonowania
Krok wskazania Od 1 mm do 0,0001 mm
Oś obrotu: 1o do 0,0001o (00o00'01")
Kasowanie Tak
Wpisywanie Tak
Punkty referencyjne Tak (kodowane)
Współ. absolutne/przyrostowe Tak
Klawisz mm/cal Tak
Pomiar na średnicy/promieniu Tak (10 punktów)
Punkty odniesienia 10
Podzielnica elektroniczna Tak
Siatka prostokątna punktów Tak
Liniowy układ punktów Tak
Obrót układu współrzędnych Tak
Skalowanie Tak
Połowienie wartości Tak
Liczba narzędzi Tak (16 narzędzi)
Korekcja narzędzia Tak (liniowo i nieliniowo do 200 punktów)
Kompensacja luzu zwrotnego śruby Tak (aplikacje z przetwornikiem obrotowo-impulsowym i śrubą napędową osi)
Interfejs danych - USB Tak
Wejścia z przetworników pomiarowych RS422A (5V TTL) f. max. 100 kHz - gniazdo D-Sub 9 pin
Język polski oprogramownia Tak
Funkcja pomocy Tak
Zasilanie 100-240VAC / maks. 25VA
Wymiary montażowe 290x200x66 mm
Ciężar 2,6 kg
Stopień ochrony IP40 (IP54 - panel przedni)
