Typ skali pomiarowej LMF-3010
Podziałka skali kreskowej 1000 µm
Dokładność liniowa skali pomiarowej ± 3 µm/m, ± 5 µm/m, ± 10 µm/m
Rozdzielczość pomiarowa Zależnie od zastosowanej głowicy pomiarowej
Sygnał pomiarowy 1Vpp, TTL (RS422)
Długość pomiarowa

Pojedynczy moduł pomiarowy, o długości do 3060 mm dla dokładności ± 3 µm/m, dla mniejszych dokładności brak ograniczeń.

Długość modułu jest dobierana na podstawie wielokrotności długości podanych przez producenta, na bazie zamówienia.

Punkty referencyjne Standardowo 1 punkt referencyjny, w opcji według zamówienia lub kodowane punkty referencyjne
Typ systemu pomiarowego
Opis

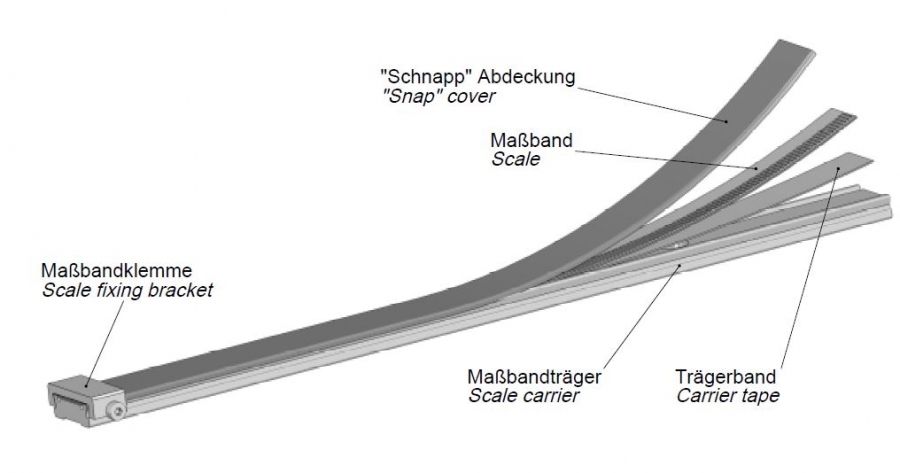

Pojedyncza szyna pomiarowa o długości wg zamówienia.

Wymiary mechaniczne
