Systemy pomiarowe do obrabiarek

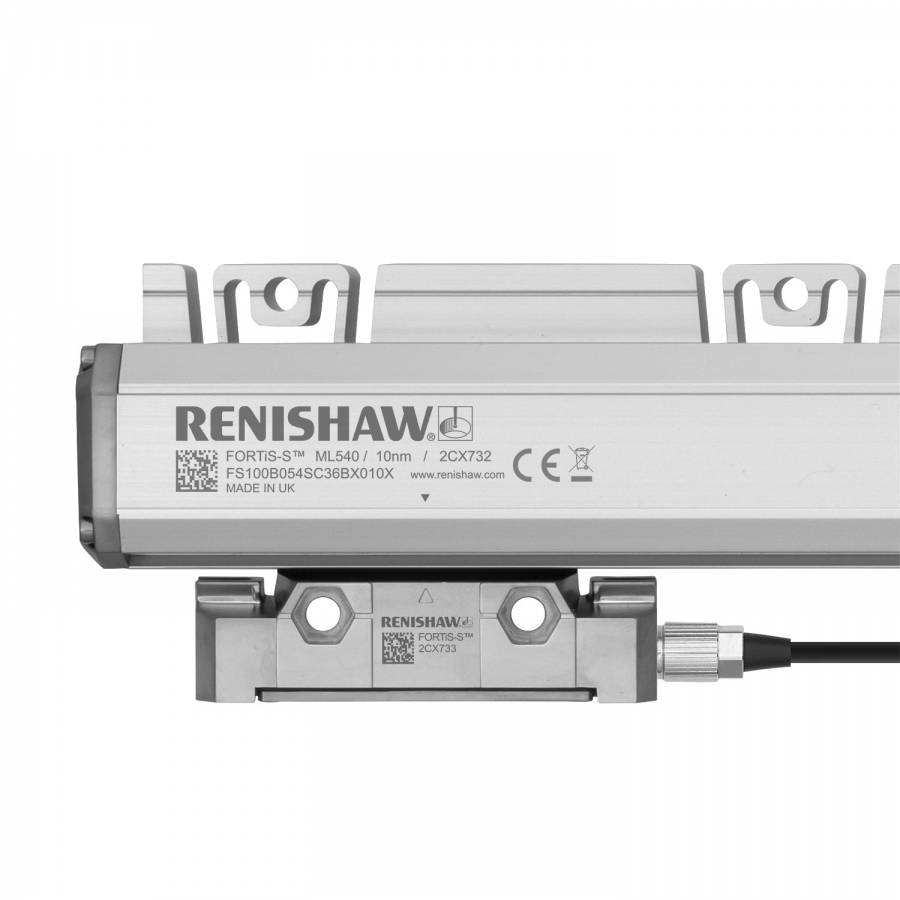

Optoelektroniczny absolutny liniał pomiarowy. Liniał dostępny jest w wersji FORTIS-S oraz w wersji z funkcją bezpieczeństwa FORTIS-S FS. Bryły z liniałami i głowicami dostępne są pod adresem: kliknij tutaj

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie
Wzorzec pomiarowy Liniał ze stali nierdzewnej firmy Renishaw, z pojedynczym torem kodowanym absolutnie
Współczynnik rozszerzalności cieplnej (w temp. 20°C) 10,1 ±0,2µm/m/°C
Długość pomiarowa 140-3040 mm
Klasy dokładności (w temp. 20°C)

Klasa wysoka: ≤ ±3µm/m
Klasa standardowa: ≤ ±5µm/m

Błąd cykliczny (SDE) Typowo < ±40 nm
Drgania obudowy i głowicy (od 55 Hz do 2000 Hz) 300 m/s2 zgodnie z normą EN60068-2-6
Udary (11ms, połówka sinusoidy)  300 m/s2 zgodnie z normą EN60068-2-27
Rozdzielczość 1,1.25 (jedynie FANUC),10,12.5 (jedynie FANUC),50 nm
Ochrona przed wpływem czynnikow środowiskowych Stopień ochrony IP53 przy prawidłowej instalacji, IP64 z przedmuchem powietrzem
Protokoły

BiSS C, BiSS Safety, DRIVE-CLIQ (dostępna również wersja z funkcją bezpieczeństwa (FS)), FANUC, Mitsubishi
