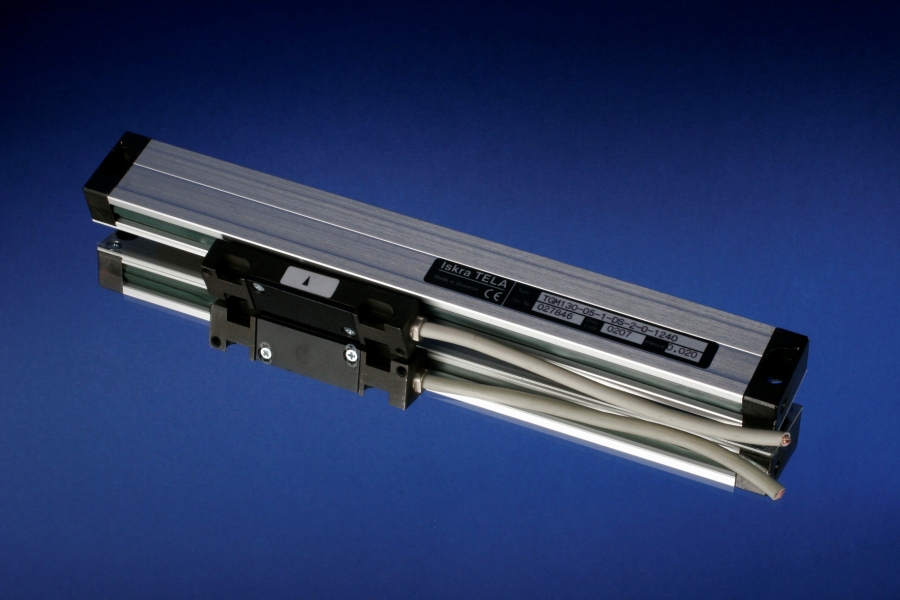

Zastosowanie: Liniał do zastosowań w odczytach cyfrowych obrabiarek konwencjonalnych i CNC.
TGM 131
- Dane techniczne
- Pliki do pobrania
- Zamienniki
- Zadaj pytanie
| Przekrój poprzeczny | 18 x 32 mm (46 mm) |
| Szczelina ustawcza | 1 +/- 0,3 mm |
| Rozdzielczość (µm) | 0.5 , 1 , 5 µm |
| Max. Prędkość | 45 m/min (60 m/min chwilowa) |
| Dokładność | ± 10, ± 5, ± 3 µm |
| Podziałka skali kreskowej | 20 µm (40 µm) |
| Typowa długość |
70/120/170/220/270/320/370/420/470/520/570/620/670/720/ 770/820/920/1020/1140/1240 Z belką montażową (wymagane): 1340/1440/1540/1640/1740/1840/2040 |
| Sygnał wyjściowy |
SI - sinusoidalny prądowy 11µA lub 15-35 µA, SV - sinusoidalny napięciowy 1Vpp (1Vss), DS - prostokatny z inwersją sygnałów TTL / RS422A |
| Punkt referencyjny | 1 punkt, 2 punkty, co 10 mm, kodowane punkty referencyjne |
| Długość kabla | Standard 3m (w metalowym pancerzu), przedłużacz wg zamówienia do 20m (sygnał SI), do 50 m (sygnały DO, DS), do 150 m (sygnał SV) |
| Dodatkowe informacje | Karta katalogowa TGM 131 |
