Systemy pomiarowe do obrabiarek

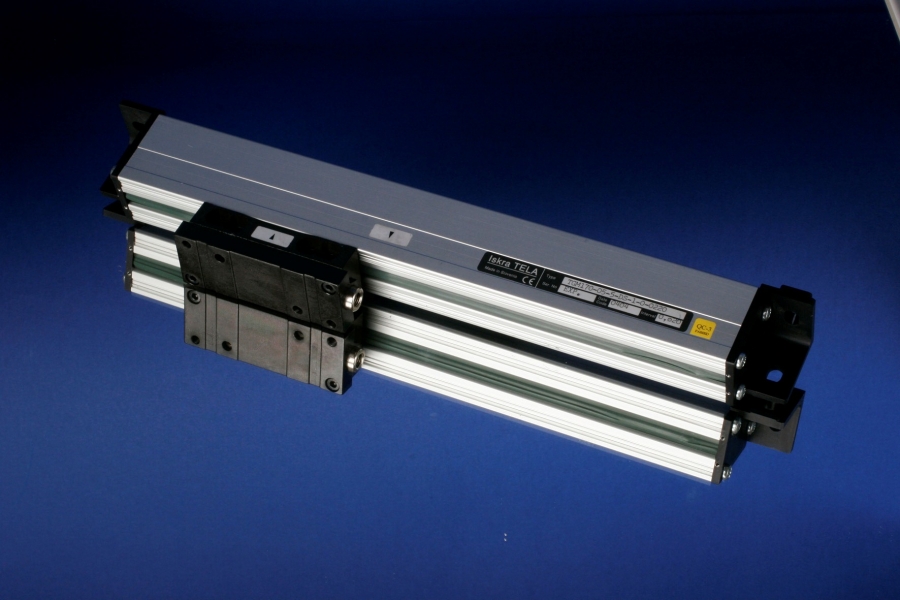

Zastosowanie: Liniał o zwiększonym przekroju poprzecznym i sztywności korpusu (długość pomiarowa maks. 3040 mm) do zastosowań w odczytach cyfrowych obrabiarek konwencjonalnych i CNC.

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie
Przekrój poprzeczny 37 x 51.5 mm (77.5 mm)
Szczelina ustawcza 1 +/- 0,3 mm
Rozdzielczość (µm) 0.5 , 1 , 2 , 5 , 10 µm
Max. Prędkość 45 m/min
Dokładność ± 10, ± 5, ± 3 µm
Podziałka skali kreskowej 20 µm
Typowa długość 170/220/270/320/370/420/470/520/570/620/670/ 720/770/820/920/1020/1140/1240/1340/1440/1540/1640/1740/1840/2040/2240/2440/2640/2840/3040
Sygnał wyjściowy  SI - sinusoidalny prądowy 11 µA lub 15-35 µA,
SV - sinusoidalny napięciowy 1Vpp  (1Vss),
DS - prostokatny z inwersją sygnałów TTL / RS422A
Punkt referencyjny  1 punkt, 2 punkty, co 10 mm,  kodowane punkty referencyjne
Długość kabla

standard 3m (w metalowym pancerzu), przedłużacz wg zamówienia do 20m (sygnał SI),

do 50 m (sygnał DS)
