Systemy pomiarowe do obrabiarek

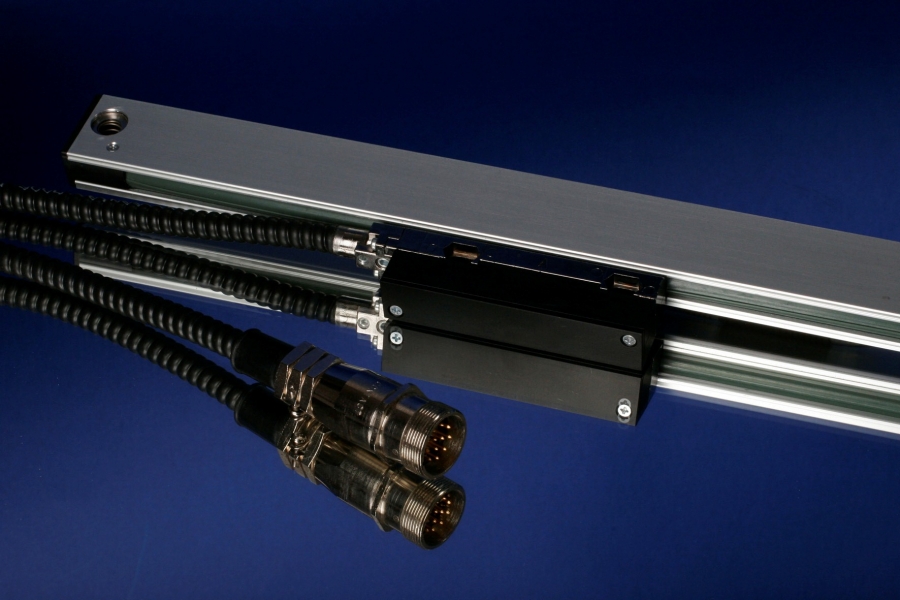

Zastosowanie: Liniał o standardowym  przekroju poprzecznym i wysokiej precyzji pomiarowej do zastosowań w obrabiarkach CNC.

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie
Przekrój poprzeczny 18 x 32 mm (46 mm)
Szczelina ustawcza 1 +/- 0,3 mm
Rozdzielczość (µm) 0.1 , 0.5 , 1 µm
Max. Prędkość 120 m/min
Dokładność ± 5, ± 3 µm
Podziałka skali kreskowej 20 µm
Typowa długość

70/120/170/220/270/320/370/420/470/520/570/620/720/820/920/ 1020/1140/1240

Z belką montażową (wymagana):

1340/1440/1540/1640/1740/1840/1940/2040

Sygnał wyjściowy  SI - sinusoidalny prądowy 11µA,
SV - sinusoidalny napięciowy 1Vpp  (1Vss),
DS - prostokątny z inwersją sygnałów TTL / RS422A
Punkt referencyjny  1 punkt, 2 punkty, co 10 mm, kodowane punkty referencyjne
Długość kabla

standard 3m (w metalowym pancerzu), przedłużacz wg zamówienia do 20m (sygnał SI),

do 50 m (sygnały DS), do 150 m (sygnał SV)

Dodatkowe informacje  Karta katalogowa TGM133
