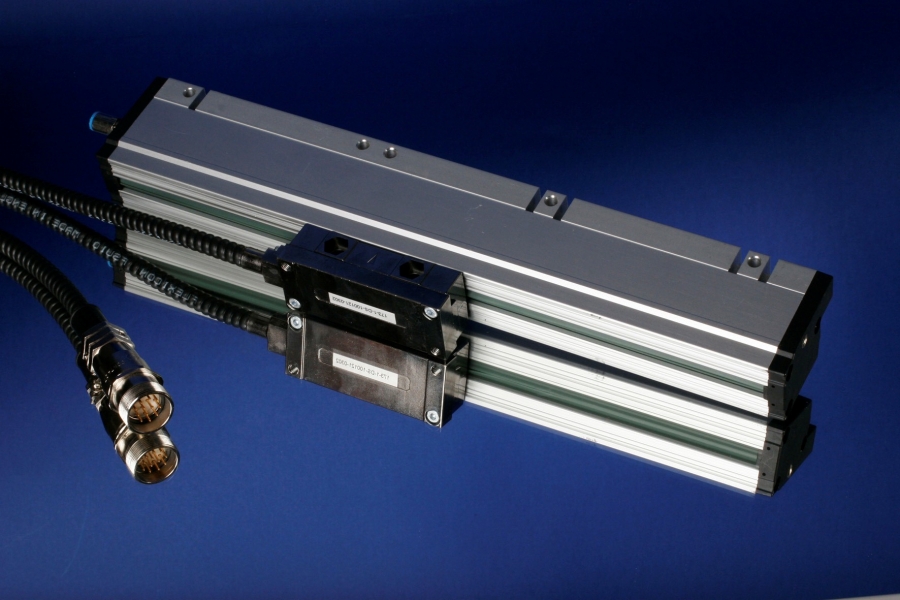

Zastosowanie: Liniał o zwiększonym przekroju poprzecznym i sztywności korpusu (długość pomiarowa maks. 3040 mm) oraz wysokiej precyzji pomiarowej do zastosowań w obrabiarkach CNC.
TGM 173
- Dane techniczne
- Pliki do pobrania
- Zamienniki
- Zadaj pytanie
| Przekrój poprzeczny | 37 x 60 mm (86 mm) |
| Szczelina ustawcza | 1,5 +/- 0,3 mm |
| Rozdzielczość (µm) | 0.1 , 0.5 , 1 µm |
| Max. Prędkość | 120 m/min |
| Dokładność | ± 5, ± 3 µm |
| Podziałka skali kreskowej | 20 µm |
| Typowa długość | 140/190/240/340/440/540/640/740/840/940/1040/1140/1240/ 1340/1440/1540/1640/1740/1840/2040/2240/2440/2640/2840/3040 |
| Sygnał wyjściowy | SI - sinusoidalny prądowy 11µA, SV - sinusoidalny napięciowy 1Vpp (1Vss), DS - prostokątny z inwersją sygnałów TTL / RS422A |
| Punkt referencyjny | 1 punkt, 2 punkty, co 10 mm, kodowane punkty referencyjne |
| Długość kabla |
Standard 3m (w metalowym pancerzu), przedłużacz wg zamówienia do 20m (sygnał SI), do 50 m (sygnały DS), do 150 m (sygnał SV) |
| Dodatkowe informacje | Karta katalogowa TGM 173 |
