Zastosowanie: Liniał o zwiększonym przekroju poprzecznym i sztywności korpusu (długość pomiarowa maks. 30040 mm) do zastosowań w odczytach cyfrowych obrabiarek konwencjonalnych i CNC.

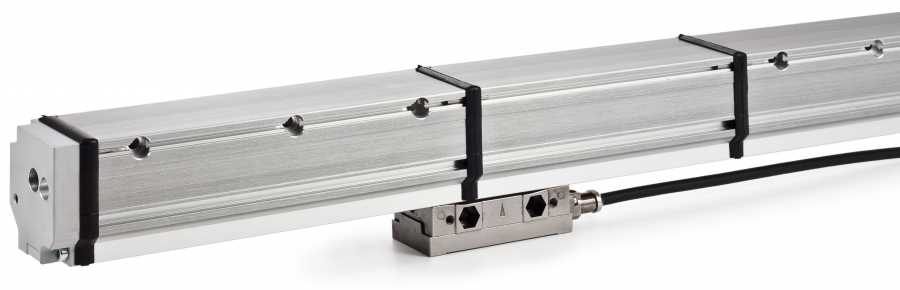

TGM 190
- Dane techniczne
- Pliki do pobrania
- Zamienniki
- Zadaj pytanie
| Przekrój poprzeczny | 50 x 58.5 mm |
| Szczelina ustawcza | 1,5 +/- 0,3 mm |
| Rozdzielczość (µm) | 1 , 2 , 5 , 10 µm |
| Max. Prędkość | 120 m/min |
| Dokładność | ± 10 µm |
| Podziałka skali kreskowej | 40 µm |
| Długość pomiarowa | od 440 do 3040 mm |
| Sygnał wyjściowy | SI - sinusoidalny prądowy 11µA lub 15-35 µA, SV - sinusoidalny napięciowy 1Vpp (1Vss), DS - prostokątny z inwersją sygnałów TTL / RS422A |
| Punkt referencyjny | Standard: co 100 mm wzdłuż całej długości pomiarowej. Opcjonalnie: kodowany punkt referencyjny - 80 µm. |
| Długość kabla |
Standard 3m (w metalowym pancerzu), przedłużacz wg zamówienia do 20m (sygnał SI), do 50 m (sygnały DS), do 150 m (sygnał SV) |
| Dodatkowe informacje | Karta katalogowa TGM190. Powyżej długości pomiarowej 3040 mm dostarczany w segmentach do montażu. |
