Systemy pomiarowe do obrabiarek

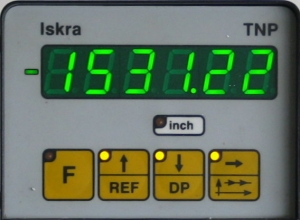

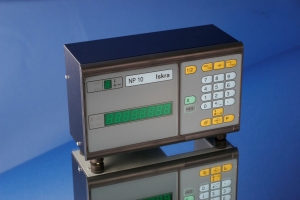

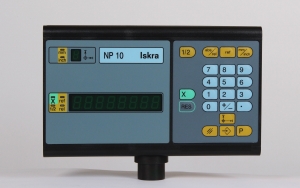

Zastosowanie: Jednoosiowe obrabiarki z programowaniem cyklu pracy

Zastosowanie: Jednoosiowe obrabiarki

Zastosowanie: Jednoosiowe obrabiarki (wersja małogabarytowa)

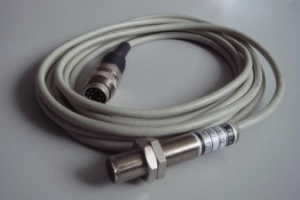

Zastosowanie: Pomiar prędkości obrotowej kół zębatych

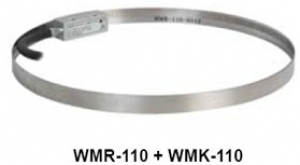

Opis: Obrotowy system pomiarowy z zintegrowanym z głowicą pomiarową układem interpolacyjnym do szerokiego zastosowania w pomiarach kątowych, do zastosowań w geometrycznie ograniczonych miejscach z umieszczeniem głowicy od wewnętrznej strony taśmy pomiarowej. Występuje razem z kołowymi taśmami pomiarowymi o podziałce skali pomiarowej 3 mm. Posiadają wysokie rozdzielczości, wysoką odporność na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp.), tolerują duże bicia promieniowe powierzchni walcowych (+/- 0,3 mm) oraz mają dużą maksymalną prędkość obrotową pomiaru - do 70000 obr/min. Występuje 8 standardowych wykonań kołowych taśm pomiarowych (170, 240, 256, 300, 341, 360, 480 i 512 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót. Skierowane są głównie do zastosowań w miejscach umożliwiających umieszczenie głowicy pomiarowej jedynie od wewnętrznej strony obrotowej powierzchni walcowej oraz dużych średnic pomiaru. Istnieje możliwość kompensacji błędu pomiaru do 2" przy użyciu układów CHS i MHS. Pierścienie pomiarowe posiadają konwencjonalne i kodowane punkty referencyjne. Głowice pomiarowe charakteryzują się wysokimi współczynnikami interpolacji (analogowy x1/4/8/10/25/32 - sygnał 1 Vpp i cyfrowy x4/5/8/10/25/50/250/1000 - sygnał TTL/RS422). Pozwala to na uzyskiwanie bardzo wysokich rozdzielczości pomiarów.

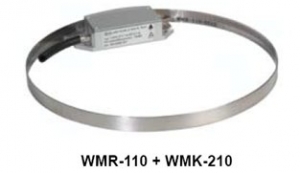

Opis: Obrotowy system pomiarowy z zintegrowanym z głowicą pomiarową układem interpolacyjnym do szerokiego zastosowania w pomiarach kątowych, do zastosowań w geometrycznie ograniczonych miejscach z umieszczeniem głowicy od wewnętrznej strony taśmy pomiarowej. Występuje w 6 standardowych wykonaniach kołowych taśm pomiarowych (512, 720, 900, 1024, 1440, 2048 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót. Przetworniki przeznaczone są do dokładnych pomiarów kątowych z najwyższymi rozdzielczościami i o wysokiej odporności na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp.). Skierowane są głównie do zastosowań w miejscach umożliwiających umieszczenie głowicy pomiarowej jedynie od wewnętrznej strony obrotowej powierzchni walcowej. Istnieje możliwość kompensacji błędu pomiaru do 2" przy użyciu układów CHS i MHS. Pierścienie pomiarowe posiadają konwencjonalne i kodowane punkty referencyjne. Głowice pomiarowe charakteryzują się wysokimi współczynnikami interpolacji (analogowy x1/4/8/10/25/32 - sygnał 1 Vpp, i cyfrowy x4/5/8/10/25/50/250/1000 - sygnał TTL/RS422). Pozwala to na uzyskiwanie bardzo wysokich rozdzielczości pomiarów.

Opis: Miniaturowy obrotowy system pomiarowy z oddzielonym układem interpolacyjnym od głowicy pomiarowej (stanowią fabryczna parę) do zastosowań w geometrycznie ograniczonych miejscach z umieszczeniem głowicy od wewnętrznej strony taśmy pomiarowej. Występuje w 6 standardowych wykonaniach kołowych taśm pomiarowych (512, 720, 900, 1024, 1440, 2048 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót. Przetworniki przeznaczone są do dokładnych pomiarów kątowych z najwyższymi rozdzielczościami i o wysokiej odporności na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp.). Skierowane są głównie do zastosowań w miejscach umożliwiających umieszczenie głowicy pomiarowej jedynie od wewnętrznej strony obrotowej powierzchni walcowej. Istnieje możliwość kompensacji błędu pomiaru do 2" przy użyciu układów CHS i MHS. Pierścienie pomiarowe posiadają konwencjonalne i kodowane punkty referencyjne. Głowice pomiarowe charakteryzują się wysokimi współczynnikami interpolacji (analogowy 1/4/8/10/25/32x25 - sygnał 1 Vpp, i cyfrowy x4/5/8/10/25/50/250/1000 - sygnał TTL/RS422). Pozwala to na uzyskiwanie bardzo wysokich rozdzielczości pomiarów.

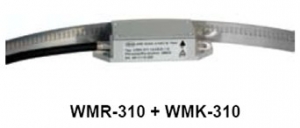

Obrotowy system pomiarowy z zintegrowanym z głowicą pomiarową układem interpolacyjnym do szerokiego zastosowania w pomiarach kątowych, do zastosowań mniej dokładnych i wysokich prędkości obrotowych. Występuje razem z obrotowymi taśmami pomiarowymi o podziałce skali 3 mm. Wykonywane są one na zamówienie. Posiadają wysokie rozdzielczości, wysoką odporność na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp.) i tolerują duże bicia promieniowe wałów (+/- 0,3mm). Zastosowanie do dużych stołów obrotowych wszelkich typów, osie napędowe, wrzecionowe itp. Występują dwa wykonania głowic pomiarowych: WMK i WMKF. Występuje 8 standardowych wykonań kołowych taśm pomiarowych (170, 240, 256, 300, 341, 360, 480 i 512 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót.

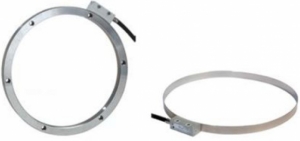

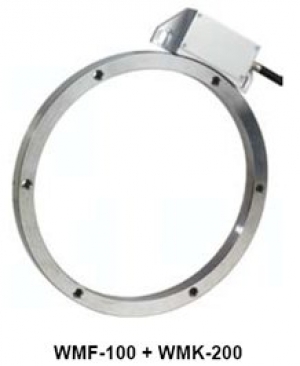

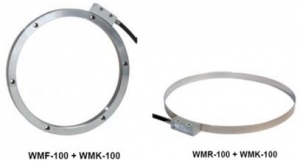

Obrotowy system pomiarowy z zintegrowanym z głowicą pomiarową układem interpolacyjnym do szerokiego zastosowania w pomiarach kątowych. Występuje 6 standardowych wykonań pierścieni pomiarowych WMF (256, 360, 512, 720, 900 i 1024 linii/1 obrót), 8 standardowych wykonań kołowych taśm pomiarowych WMR (256, 360, 512, 720, 900, 1024, 1440 i 2048 linii/obr.) i 6 standardowych wykonań kołowych taśm pomiarowych WMR-1050 (512, 720, 1024, 1440, 1800 i 2048 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót. Przetworniki przeznaczone są do dokładnych pomiarów kątowych z najwyższymi rozdzielczościami i o wysokiej odporności na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp). Zastosowanie do stołów obrotowych wszelkich typów, osi napędowych, wrzecionowych, itp. Możliwość kompensacji błędu pomiaru do 2" przy użyciu układów CHS i MHS. Pierścienie pomiarowe możliwe są w wykonaniach jako pierścienie stalowe (w dwóch wykonaniach szerokości pierścienia) oraz okrągłych taśmach pomiarowych (do osadzenia na częściach maszyn dla oszczędności miejsca). Występują dwa wykonania głowic pomiarowych: WMK i WMKF. Pierścienie pomiarowe posiadają konwencjonalne i kodowane punkty referencyjne. Głowice pomiarowe charakteryzują się wysokimi współczynnikami interpolacji (analogowy x1/4/8/10/25/32 - sygnał 1 Vpp, i cyfrowy x4/5/8/10/25/50/250/1000 - sygnał TTL/RS422). Pozwala to na uzyskiwanie bardzo wysokich rozdzielczości pomiarów.

Miniaturowy, obrotowy system pomiarowy z oddzielonym układem interpolacyjnym od głowicy pomiarowej (stanowią fabryczną parę) do zastosowań w geometrycznie ograniczonych miejscach. Występuje 6 standardowych wykonań pierścieni pomiarowych WMF (256, 360, 512, 720, 900 i 1024 linii/1 obrót), 8 standardowych wykonań kołowych taśm pomiarowych WMR-100 (256, 360, 512, 720, 900, 1024, 1440 i 2048 linii/obr.) i 6 standardowych wykonań kołowych taśm pomiarowych WMR-1050 (512, 720, 1024, 1440, 1800 i 2048 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót. Przetworniki przeznaczone są do dokładnych pomiarów kątowych z najwyższymi rozdzielczościami i o wysokiej odporności na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp). Skierowane są głównie do zastosowania do stołów obrotowych wszelkich typów, osi napędowych, wrzecionowych itp. Istnieje możliwość kompensacji błędu pomiaru do 2" przy użyciu układów CHS i MHS. Pierścienie pomiarowe możliwe są w wykonaniach jako pierścienie stalowe (w dwóch wykonaniach szerokości pierścienia) lub okrągłych taśmach pomiarowych (do osadzenia na częściach maszyn dla oszczędności miejsca). Pierścienie pomiarowe posiadają konwencjonalne i kodowane punkty referencyjne. Głowice pomiarowe charakteryzują się wysokimi współczynnikami interpolacji (analogowy x1/4/8/10/25/32 - sygnał 1 Vpp, i cyfrowy x4/5/8/10/25/50/250/1000 - sygnał TTL/RS422). Pozwala to na uzyskiwanie bardzo wysokich rozdzielczości pomiarów.
