Systemy pomiarowe do obrabiarek

Miniaturowy, obrotowy system pomiarowy z oddzielonym układem interpolacyjnym od głowicy pomiarowej (stanowią fabryczną parę) do zastosowań w geometrycznie ograniczonych miejscach. Występuje 6 standardowych wykonań pierścieni pomiarowych WMF (256, 360, 512, 720, 900 i 1024 linii/1 obrót), 8 standardowych wykonań kołowych taśm pomiarowych WMR-100 (256, 360, 512, 720, 900, 1024, 1440 i 2048 linii/obr.) i 6 standardowych wykonań kołowych taśm pomiarowych WMR-1050 (512, 720, 1024, 1440, 1800 i 2048 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót. Przetworniki przeznaczone są do dokładnych pomiarów kątowych z najwyższymi rozdzielczościami i o wysokiej odporności na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp). Skierowane są głównie do zastosowania do stołów obrotowych wszelkich typów, osi napędowych, wrzecionowych itp. Istnieje możliwość kompensacji błędu pomiaru do 2" przy użyciu układów CHS i MHS. Pierścienie pomiarowe możliwe są w wykonaniach jako pierścienie stalowe (w dwóch wykonaniach szerokości pierścienia) lub okrągłych taśmach pomiarowych (do osadzenia na częściach maszyn dla oszczędności miejsca). Pierścienie pomiarowe posiadają konwencjonalne i kodowane punkty referencyjne. Głowice pomiarowe charakteryzują się wysokimi współczynnikami interpolacji (analogowy x1/4/8/10/25/32 - sygnał 1 Vpp, i cyfrowy x4/5/8/10/25/50/250/1000 - sygnał TTL/RS422). Pozwala to na uzyskiwanie bardzo wysokich rozdzielczości pomiarów.

  • Dane techniczne
  • Pliki do pobrania
  • Zamienniki
  • Zadaj pytanie



Typ pierścienia pomiarowego WMF-100, WMR-100, WMR-1050
Podziałka pierścienia/taśmy pomiarowej WMF-100, WMR-100 - 1 mm
WMR-1050 - 0,5 mm

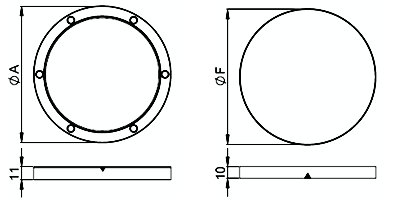

Wymiary mechaniczne wmi100 2
Liczba linii na 1 obrót 256 360 512 720 900 1024
Średnica zewnętrzna pierścienia WMF 81,8 mm 114,9 mm 163,3 mm 229,5 mm 286,8 mm 326,3 mm
Średnica zewnętrzna pierścienia WMF 81,27 mm 115,07 mm 163,54 mm 229,78 mm 297,08 mm 326,55 mm
Dokładność +/- 25" +/- 18" +/- 12" +/- 9" +/- 7" +/- 6"
Typ głowicy pomiarowej WMK-100, WMK-1050
Opis

Głowice z oddzieloną elektroniką interpolacyjną od głowicy pomiarowej,

co daje jej najmniejsze wymiary geometryczne i wyższą niezawodność pracy.

Wymiary mechaniczne wmi100 3
Rozdzielczość 1Vpp liniowa 1000 µm/10 µm
Rozdzielczość TTL (RS422) liniowa 250 µm/0,125 µm
Max. prędkość obrotowa 23000 obr/min
