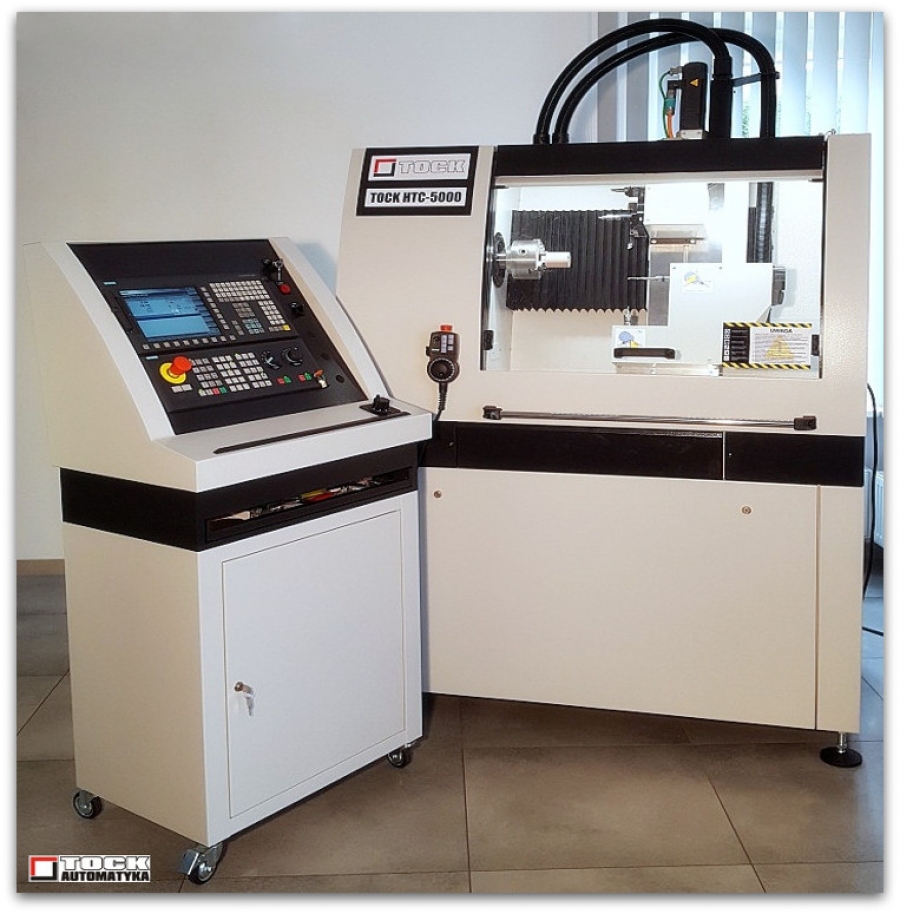

TOCK HTC-5000
- Dane techniczne
- Pliki do pobrania
- Zadaj pytanie
| Konstrukcja: |
Stalowe łoże |
|
Precyzyjne stalowe prowadnice toczne HIWIN |
|
|
Bezluzowe śruby toczne napędów osiowych HIWIN |
|
| Przesuwy osiowe: |
Oś X: 270 mm |
|
Oś Z: 320 mm |
|
| Stół roboczy: |
Stół suportu: 194 x 748 mm z otworami mocującymi M8 x 16 i kanałkiem |
| Wrzeciono: |
Moc: 0,94 kW, wrzeciono ISO20, maks. zakres prędkości: 0-3500 obr/min |
|
Silnik typu: serwo 1FK7 (SIEMENS) |
|
| Dokładność: | Dokładność pozycjonowania: 0.015 mm |
| Rozdzielczość: 0.001 mm | |
| Napędy osiowe: |
Zakres posuwów: 2-3000 mm/min |
|
Szybkie posuwy: maks. 5000 mm/min |
|
|
Silniki serwo 1FK7 1,6 Nm (SIEMENS) |
|
|
Napędy AC/AC SINAMICS S120 drives (SIEMENS) |
|
| Sterowanie CNC: |

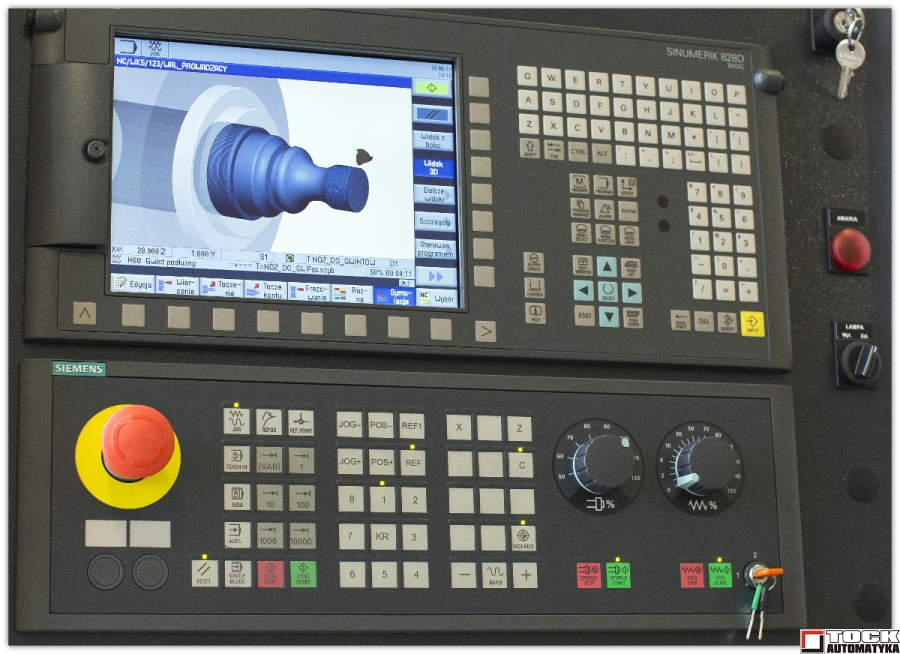

SINUMERIK 828D Basic/828D (SIEMENS) |
|
Sterowanie 2D (XZ + wrzeciono + narzędzia napędzane (opcja) |
|
|
Elektroniczne kółko ręczne (handwheel) |
|
|

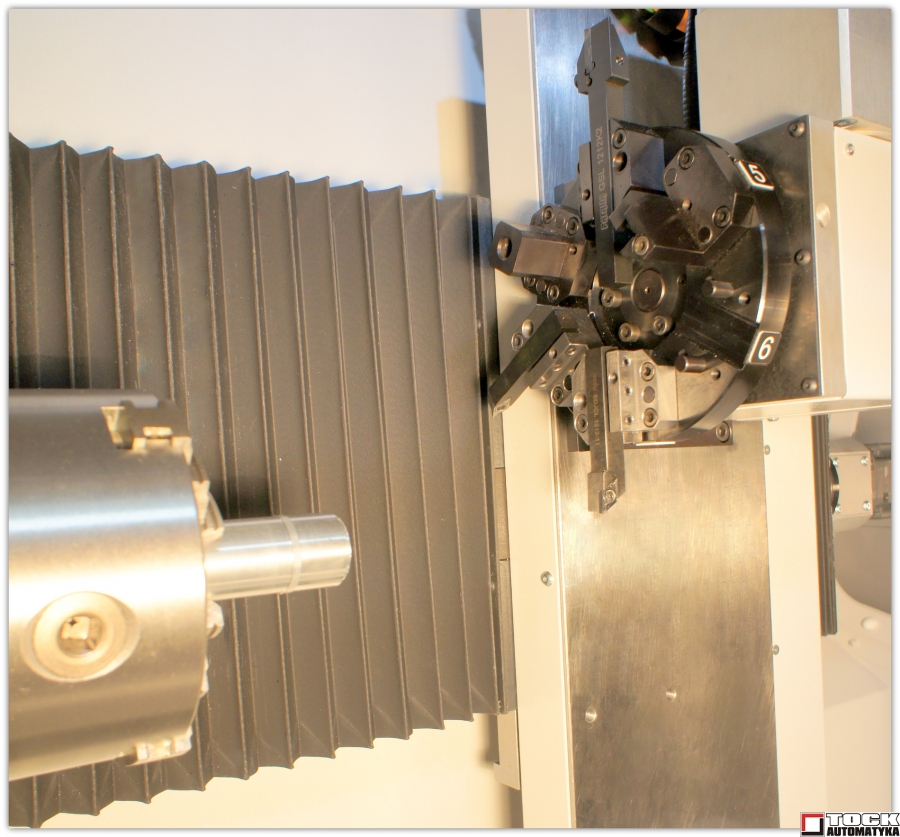

Automatyczna głowica narzędziowa ATT-TOCK V. D17-07.3: |
Liczba narzędzi: 6 (oprawki wymienne) |
| Wymiary: |
Obrabiarka (dług./szer./wys.): 1400/880/2250 mm |
|
Szafka sterowania: 720/550/1550 mm |
|
| Ciężar (przybliżony) : | Obrabiarka ze stołem: ok. 500 kg |
| Szafka sterowania: ok. 75 kg | |
| Zasilanie: |
1-fazowe 230 VAC (+5%/-10%), 50-60 Hz, 15A |
| Interfejsy: | Ethernet RJ 45, RS 232C, USB2.0, I/O przez PROFIBUS DP. |
| Interfejs do robota 4 WE/4 WY - opcja | |
| Bezpieczeństwo: | CE (spełnione warunki Safety Integrated) |
| Gwarancja: |
1 rok gwarancji (2 lata podzespoły firmy Siemens) |
|
Inne: |
Możliwość ustawienia sterownika (mobilny na kółkach) z lewej lub z prawej strony obrabiarki Lampa LED oświetlenia przestrzeni roboczej Blokada elektromagnetyczna osłony przedniej Sygnalizacja LED zamknięcia osłony przedniej (opcja) Dokumentacja w j. polskim Język polski sterowania numerycznego i dokumentacji Opcje: sondy pomiarowe, opcje softwarowe układu sterowania CNC, wyposażenie technologiczne, narzędzia, manipulator ręczny i inne wg zapytań Opcja: Głowica dolna (podosiowa) z dwoma narzędziami napędzanymi, wrzeciono współosiowe i wrzeciono poprzeczne do osi obrotu wrzeciona. Chwyt wrzecion: tulejki rozprężne ER16 1-8 mm, moc 0,5 kW obroty 0-6000 obr/min, napęd silnikami serwo 1FK7 Siemens |
