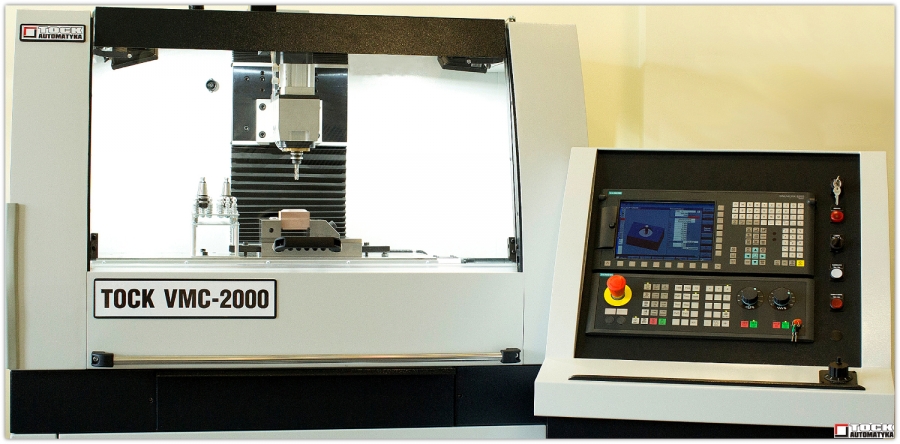

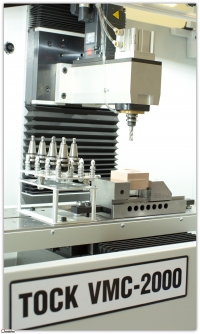

TOCK VMC-2000
- Dane techniczne
- Pliki do pobrania
- Zadaj pytanie
| Konstrukcja: |
Żeliwny odlewany korpus obrabiarki |
|
Precyzyjne stalowe prowadnice toczne HIWIN |
|
|
Bezluzowe śruby toczne napędów osiowych HIWIN |
|
| Przesuwy osiowe: |
Oś X: 340 mm (230 mm z magazynem narzędzi mocowanym na stole) |
|
Oś Y: 270 mm |
|
|
Oś Z: 240 mm |
|
| Stół roboczy: |
Stół roboczy: 250 x 828 mm z otworami mocującymi M8 x 16 i kanałkiem |

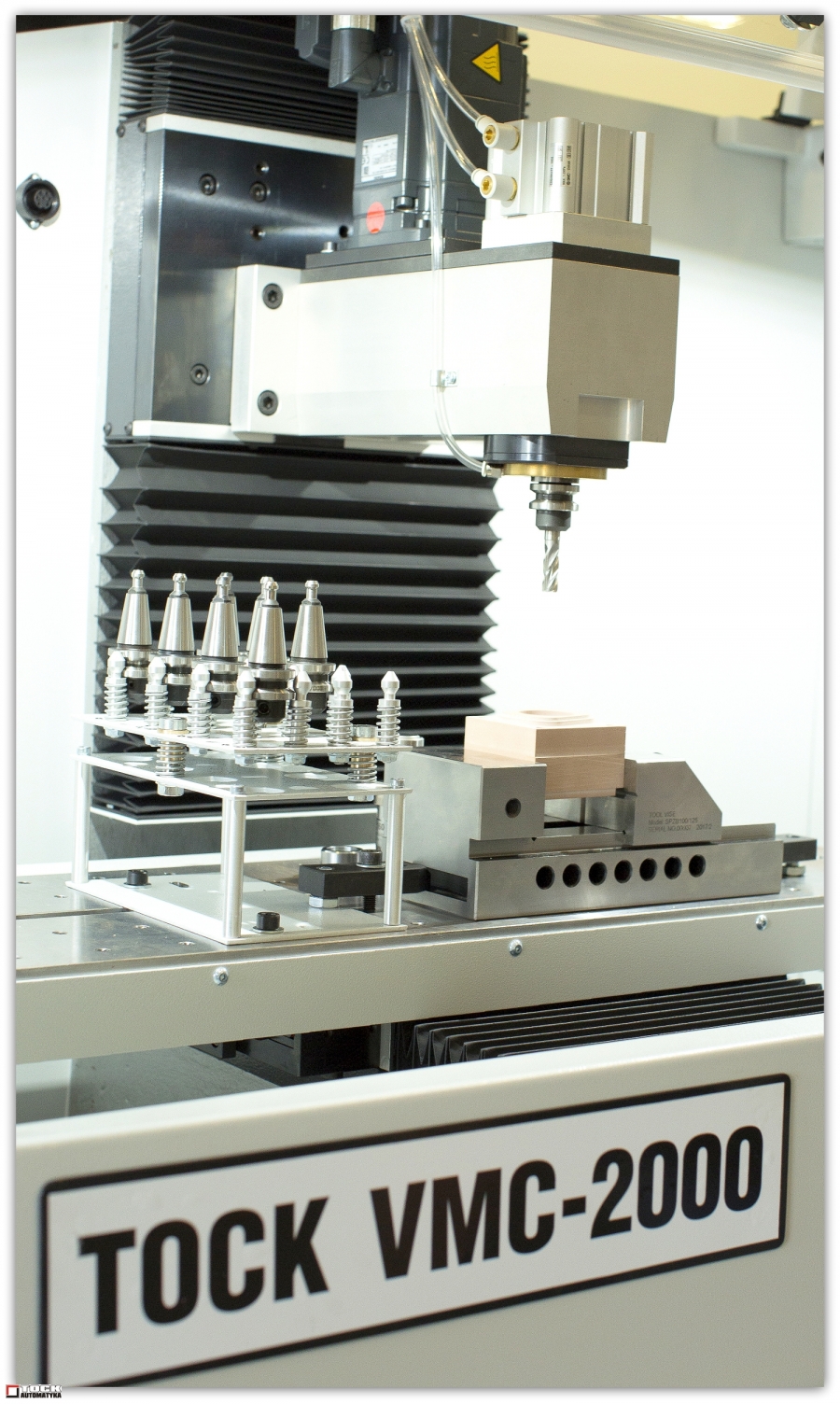

| Wrzeciono: | Moc: 0,94 kW, wrzeciono ISO20, zakres prędkości: 0-5500 obr/min |
|
Silnik typu: serwo 1FK7 (SIEMENS) |
|
| Dokładność: | Dokładność pozycjonowania: 0.015 mm |
| Rozdzielczość: 0.001 mm | |
| Napędy osiowe: |
Zakres posuwów: 2-3000 mm/min |
|
Szybkie posuwy: maks. 5000 mm/min |
|
|
Silniki serwo 1FK7 1,6 Nm (SIEMENS) |
|
|
Napędy AC/AC SINAMICS S120 drives (SIEMENS) |
|
| Sterowanie CNC: |
SINUMERIK 828D Basic/828D (SIEMENS) |
|
Sterowanie 3D (XYZ + wrzeciono) |
|
|
Elektroniczne kółko ręczne (handwheel) |
|

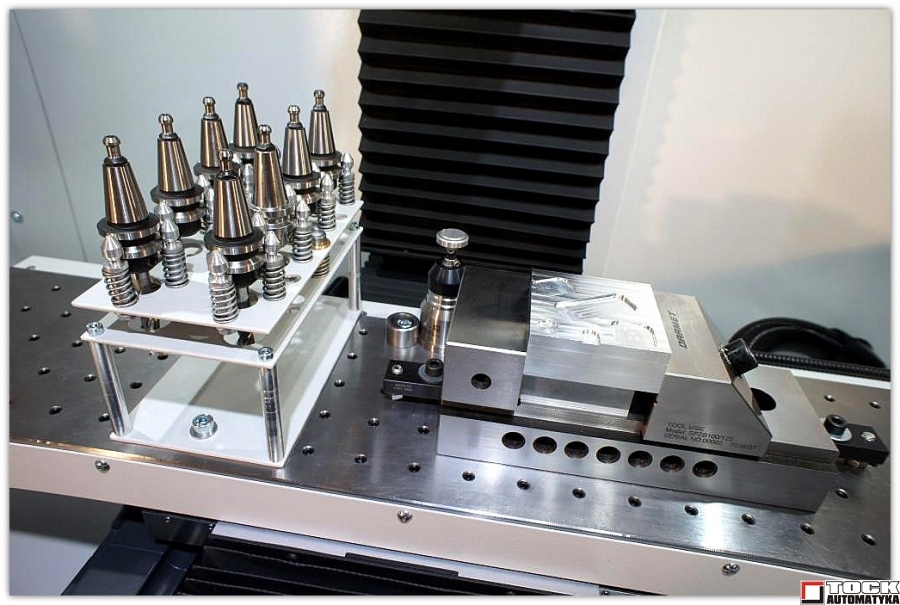

| Automatyczny magazyn narzędzi: |
Liczba narzędzi: 8, oprawki ISO20 |
|
System pneumatyczny (SMC): |
Cichy kompresor powietrza 230 VAC/8 bar |
| Wymiary: | Obrabiarka (dług./szer./wys.): 1600/880/2100 mm |
|
Szafka sterowania: 720/550/1550 mm |
|
| Ciężar (przybliżony) : | Obrabiarka ze stołem: ok. 500 kg |
| Szafka sterowania: ok. 75 kg | |
| Zasilanie: |
1-fazowe 230 VAC (+5%/-10%), 50-60 Hz, 15A |
| Interfejsy: | Ethernet RJ 45, RS 232C, USB2.0, I/O przez PROFIBUS DP. |
| Interfejs do robota 4 WE/4 WY - opcja | |
| Bezpieczeństwo: | CE (spełnione warunki Safety Integrated) |
| Gwarancja: |
1 rok gwarancji (2 lata podzespoły firmy Siemens) |
|
Inne: |

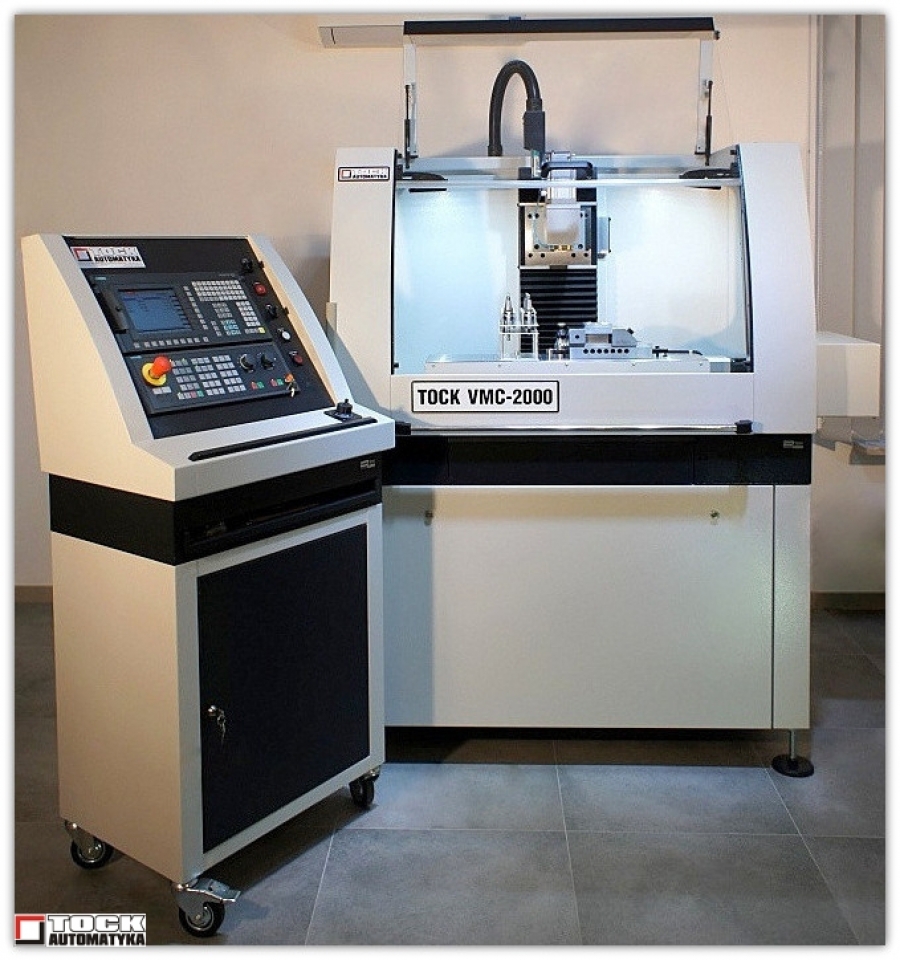

Możliwość ustawienia sterownika (mobilny na kółkach) z lewej lub z prawej strony obrabiarki Dwie lampy LED oświetlenia przestrzeni roboczej Blokada elektromagnetyczna osłony przedniej Sygnalizacja LED zamknięcia osłony przedniej (opcja) Dokumentacja w j. polskim Język polski sterowania numerycznego i dokumentacji Opcje: sondy pomiarowe, opcje softwarowe układu sterowania CNC, wyposażenie technologiczne, narzędzia – wg zapytań |
